118*118*104mm
118*118*104mm
一、概述
VLR系列智能無功補償控制器與VLR系列的低壓智能電容器配套使用,產品外形美觀大方,通用儀表尺寸,安裝使用方便。人機聯系使用數碼管(或液晶屏)顯示,與智能電容器通訊連接,具備采集并顯示電測量數據,監測和顯示智能電容器運行工況、投切狀態,以及根據無功功率與功率因數自動控制投切電容器等功能??刂莆锢頌殡妷?、電流、功率因數和無功功率復合型,動作次數少,控制精度高。

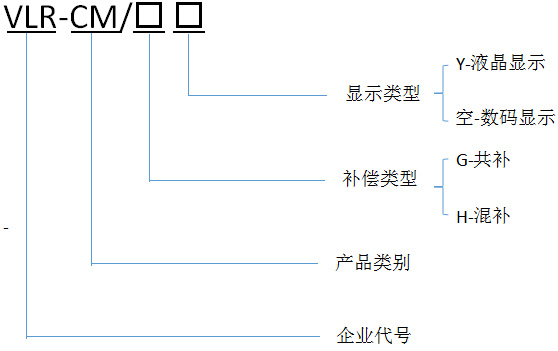

二、產品型號說明

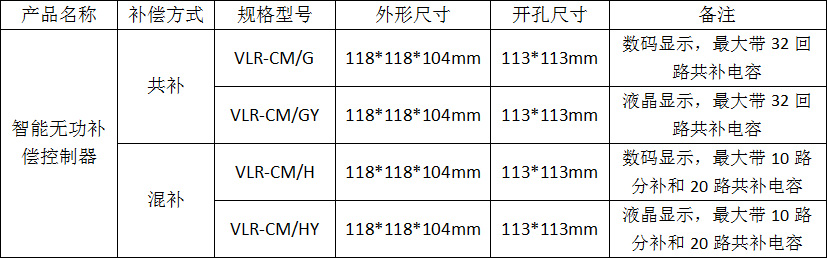

三、產品型號及尺寸
四、功能特點
1、參數設置功能
1)過壓值、欠壓值、欠流值(電壓總諧波含量上限值、電流總諧波含量上限值)等保護定值的設置。
2)延時時間、投入、切除門限等投切限值的設置。
3)取樣電流互感器變比的設置。
2、測量功能
1)取樣互感器極性自動判別,接入時無需考慮極性要求。
2)配電電壓、電流、功率因數、有功功率、無功功率測量(電壓總諧波含量、電流總諧波含量)。
3、控制功能
1)自動、手動控制電容器的投切。自動控制時,根據受控物理量進行循環投切。
2)采用RS485通信控制方式,混補控制器最多可同時控制20只共補電容器和10只分補電容器,共補控制器最多可同時控制32臺共補電容器。
3)容量相同的電容器按循環投切方式工作,容量不同的電容器按無功缺額進行編碼投切。
4、保護功能
配電系統過電壓保護、過電壓閉鎖、欠電壓保護、欠流保護、缺相保護(電壓諧波保護和電流諧波保護)。
5、信號功能
1)各臺電容器投退狀態信號顯示。
2)配電參數越限信號(過壓、欠壓、欠流、諧波保護等)顯示。
3)控制器本身故障顯示。
注:括號內的內容為新增功能,出廠默認無此功能。如有需要,請?zhí)厥庹f明。

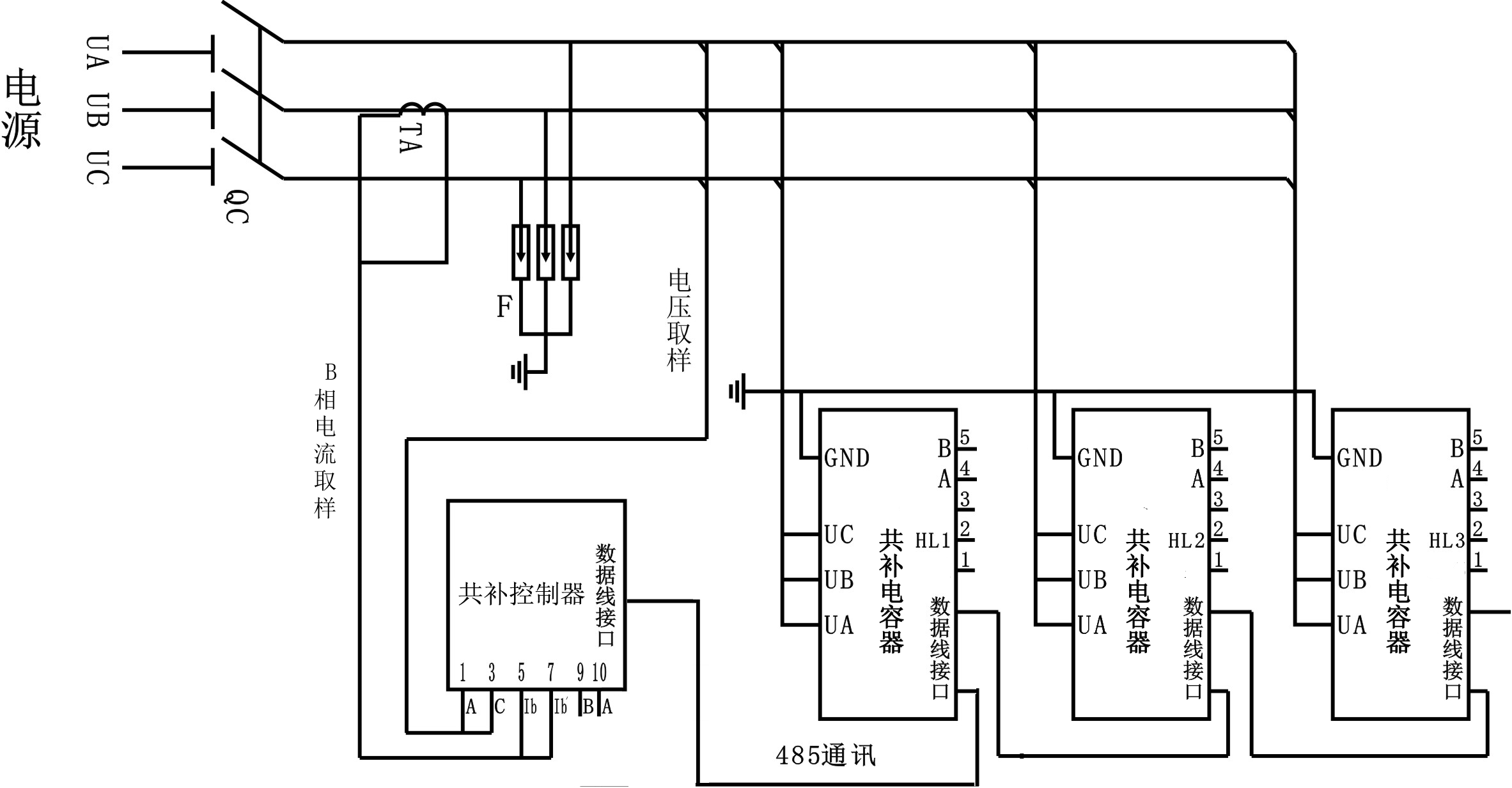

五、智能電容器帶控制器接線
