390*135*412mm
390*135*460mm
442*150*460mm
390*135*412mm
390*135*460mm
442*150*460mm
一、產品特點
1、采用干式電容,填充物為環氧樹脂,電容器過熱不會有液態流出,不滲漏;
2、節能效果顯著,有效提高功率因數,降低電能功耗,改善電能質量;
3、頂蓋式防爆結構,防爆結構可靠,電容器失效只表現為開路;
4、獨特的溫度傳感器技術,直接測量電容器內部溫度,保護電容器,提高使用壽命;
5、殼體經過風道設計,散熱性能好,絕緣效果佳;
6、采用特殊技術與工藝能有效抑制高次諧波和涌流;
7、采用分散控制模式,130萬次以上無故障投切,高可靠性;
8、采用無涌流投切開關,技術先進,性能穩定可靠;
9、智能網絡,485通訊接口,可以接入后臺計算機,進行配電綜合管理;
10、人性化的人機界面,操作簡單,維護方便,利于現場故障查找。
二、型號說明

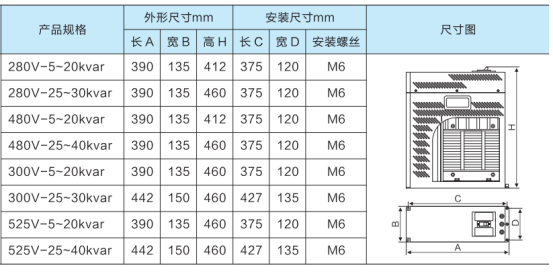

三、產品尺寸
四、技術參數
●環境條件
運輸存儲溫度:-25℃~55℃
相對濕度:20%~90%
海拔高度:≤2000m
其他條件:安裝地點無腐蝕金屬和破壞絕緣的氣體及導電介質存豐,不得含有爆炸危險的介質,無較強的
振動和沖擊,無嚴重霉菌存在。
●電源條件
工作電壓:共補 380V AC,分補230V AC
電壓偏差:±20%
工作頻率:50Hz±1.5Hz
電壓諧波:電壓總畸變率不大于5%
功率消耗:≤2W
●測量精度
電壓、電流:≤0.5%
功率因數:≤±0.01
溫度:≤±1℃
●可靠性參數
控制數度:100%
投切允許次數:130萬次以上
電容容量運行時間衰減率:≤1%/年
年故障率:0.1%
電容器容量投切衰減率:≤0.1%/萬次
